3.2 Расчёт вытяжных зонтов
Задание: В соответствии с заданным вариантом (табл.3) произвести расчёт расхода L отсасываемого воздуха из вытяжного зонта местной вытяжной вентиляции.
Таблица 3 Исходные данные
| Номер варианта | Диаметр источника вредных выделений Dист, м | Диаметр вытяжной трубы D0, м | Расстояние от ист. вредных выделений до зонта Hr, м |
| 1 | 0,6 | 0,40 | 0,8 |
| 2 | 0,7 | 0,45 | 0,9 |
| 3 | 0,8 | 0,50 | 1,0 |
| 4 | 0,9 | 0,55 | 1,1 |
| 5 | 1,0 | 0,60 | 1,2 |
| 6 | 0,6 | 0,40 | 0,8 |
| 7 | 0,7 | 0,45 | 0,9 |
| 8 | 0,8 | 0,50 | 1,0 |
| 9 | 0,9 | 0,55 | 1,1 |
| 10 | 1,0 | 0,60 | 1,2 |
| 11 | 0,6 | 0,40 | 0,8 |
| 12 | 0,7 | 0,45 | 0,9 |
| 13 | 0,8 | 0,50 | 1,0 |
| 14 | 0,9 | 0,55 | 1,1 |
| 15 | 1,0 | 0,60 | 1,2 |
| 16 | 0,6 | 0,40 | 0,8 |
| 17 | 0,7 | 0,45 | 0,9 |
| 18 | 0,8 | 0,50 | 1,0 |
| 19 | 0,9 | 0,55 | 1,1 |
| 20 | 1,0 | 0,60 | 1,2 |

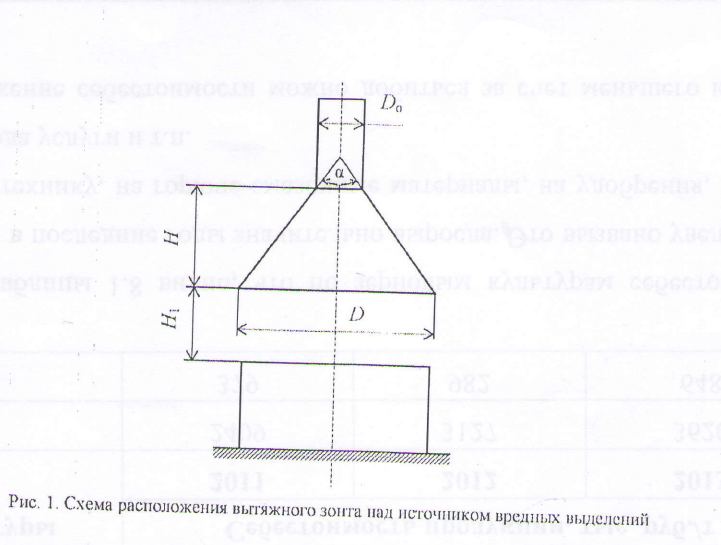

Вытяжные зонты устраивают для удаления паров и газов вредных веществ от печей, ванн, открытых емкостей для приготовления растворов и другого аналогичного оборудования. Схема вытяжного зонта представлена на рис. 1.
Диаметр D, м, входного отверстия конусного зонта (рис. 1) равен
где Dист - диаметр источника вредных выделений в плане (табл. 3), м.
Высота конусной части зонта Н, м (рис. 1) определяется по формуле:
где a=60о (tg300 = 0,577); \(R = {D \over 2}\); \(R = {D \over 2}\):
Do = диаметр вытяжной трубы (таб. 3), м.
Расход L, м3/ч, отсасываемого воздуха для конусного зонта определяется следующим образом:
где vо - скорость воздуха в воздухопроводе радиусом Rо, м/с. Скорость воздуха, vо, м/с, в воздухопроводе равно
где v = скорость, принимается в зависимости от вида вредных паров и газов, v = 0,5:1,5 м/с;
v - относительная скорость, определяется по графику на рис. 2.
Для конусного зонта (рис. 2).
где Н1 - расстояние от источника вредных выделений для зонта (табл. 3).
