Ознакомительный фрагмент работы:

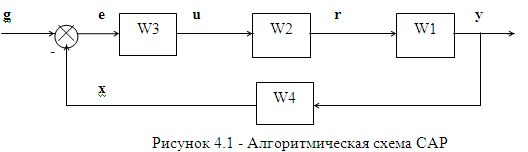

На рисунке 1 приведена структура САР, состоящая из объекта регулирования 1, исполнительного устройства 2, усилителя - регулятора 3, измерительного преобразователя 4 и элемента сравнения. Дифференциальные уравнения элементов приведены в таблице 1
Требуется:
1. Определить передаточные функции элементов и указать каким типовым динамическим звеном или соединением типовых звеньев представлен каждый из них.
2. Записать передаточные функции и характеристические уравнения разомкнутой и замкнутой систем.
3. Построить ЛАЧХ и ЛФЧХ разомкнутой системы и пользуясь логарифмическим критерием устойчивости, определить устойчивость системы в замкнутом состоянии. Определить запасы устойчивости системы по фазе и амплитуде.
Варианты задания
Таблица 3
|
Звено |
Дифференциальное уравнение |
|
W1 |
0,1 dy /dt+ y = 5r |
|
W2 |
0,05 dr/ dt+r = 2(0,02 du / dt+ u) |
|
W3 |
0,01 d2u/dt2 + du /dt = 5Oe |
|
W4 |
x = 0,02y |
Задание 2
Зная ПФ структурную схему и ПФ отдельных звеньев, находим ПФ разомкнутой и замкнутой системы:
Задание 3
По логарифмическому критерию, замкнутая система устойчива, если на частоте среза ЛАЧХ разомкнутой системы значение ЛФЧХ составляет: φ(ω) > –180º.
