Решение 3 задач. Для консольной балки, изображенной на рис. 1, требуется: определить внутренние силовые факторы в поперечных сечениях и построить их эпюры

Тип Решение задач

Предмет Сопротивление материалов

ID (номер) заказа
6160620

Просмотров

716

Размер файла

484.09 Кб

Ознакомительный фрагмент работы:

ЗАДАЧА № 1.

Ступенчатый вал с одним защемленным концом, имеющий различную форму поперечных сечений на каждом участке, закручен внешними моментами T1, T2 , T3

, как показано на рис.1.

Требуется:

построить эпюру крутящих моментов Tк ;
из условий прочности и жесткости подобрать размер d поперечного сечения для каждого участка вала, округлив полученное значение в [мм] до ближайшего большего числа оканчивающегося на 0 или 5;
построить эпюру касательных напряжений τ;

3) построить эпюру углов взаимного поворота сечений  .

Модуль упругости при сдвиге в табл. 1.

G  8 104

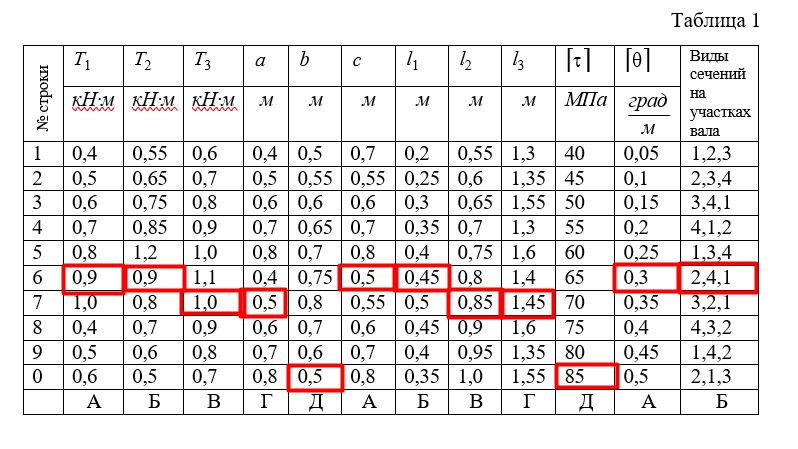

МПа. Исходные данные приведены

Виды поперечных сечений представлены на рис. 1.

Конструктивные особенности узлов соединения участков с различными сечениями не рассматривать.

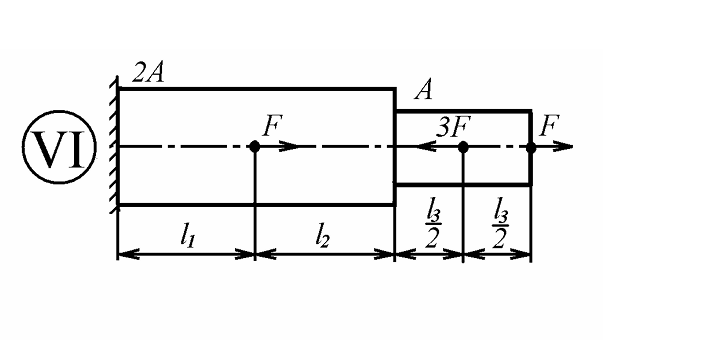

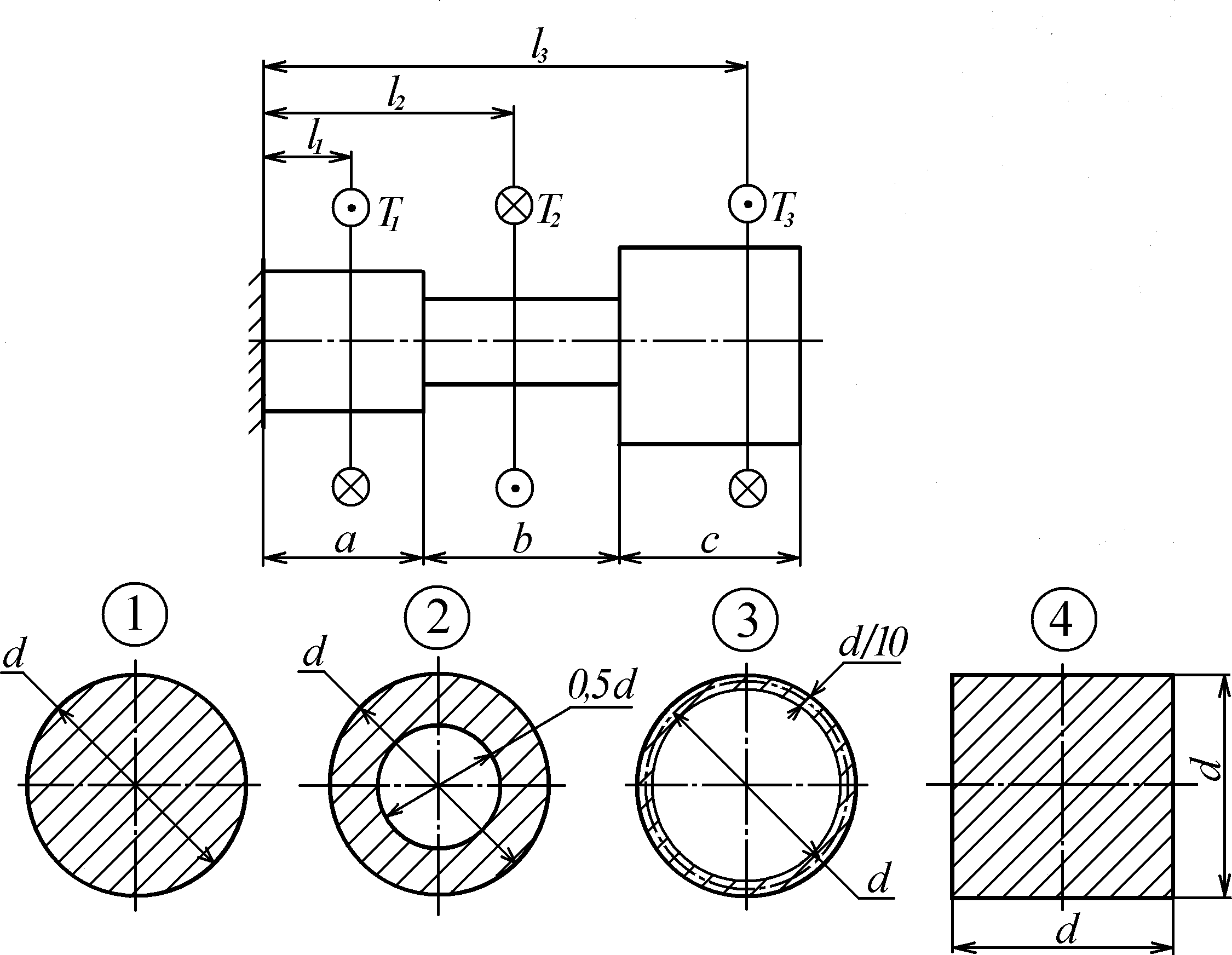

Рис. 1

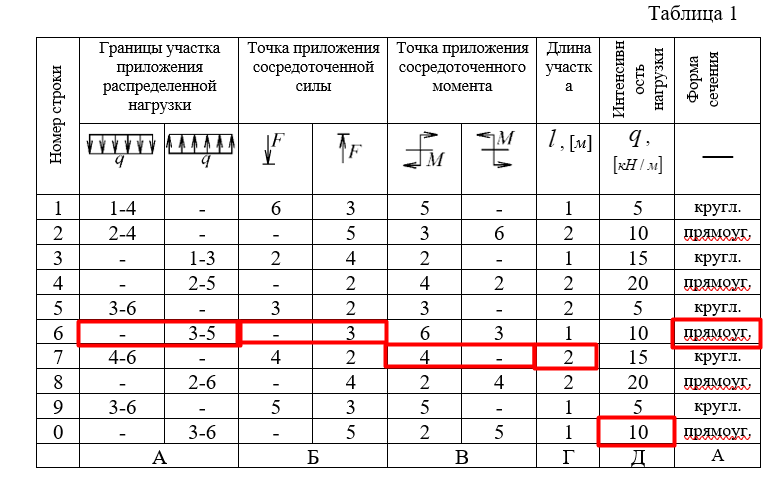

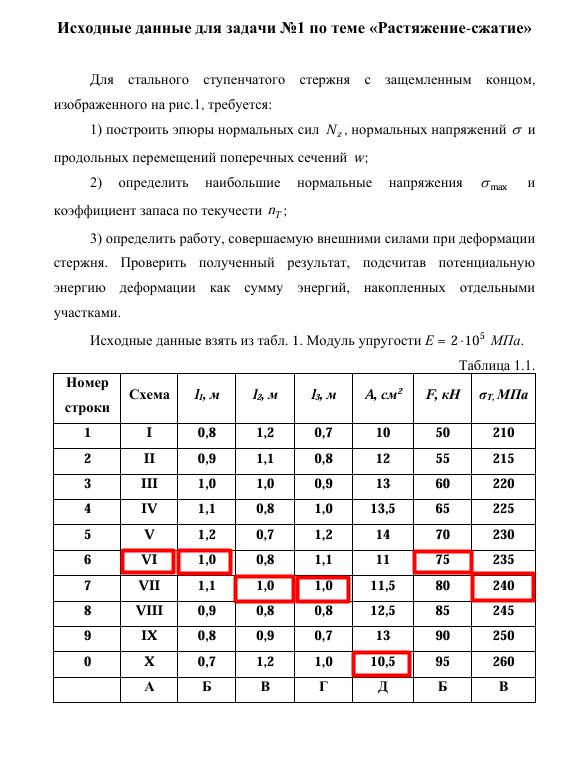

Исходные данные для задачи

по расчету консольной балки

Для консольной балки, изображенной на рис. 1, требуется:

1) определить внутренние силовые факторы в поперечных сечениях и построить их эпюры;

2) из расчета на прочность определить размеры поперечного сечения для случая:

а) балка имеет сечения в форме прямоугольника с соотношением сторон и изготовлена из стали, = 160 МПа;

б) балка имеет круглое поперечное сечение диаметром d и изготовлена из дюралюминия, = 80 МПа.

Полученные размеры вписать в стандартный ряд.

Исходные данные взять из табл. 1. Считать , .

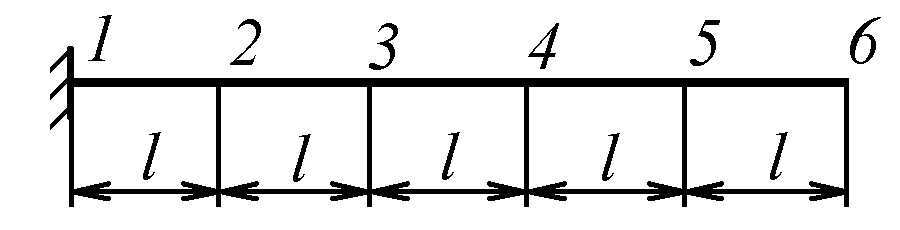

Рис. 1

Смотреть

Решение 3 задач. Требуется: 1) построить эпюру продольных сил в долях силы Р
Решение задач, Сопромат

Смотреть

Решение 3 задач. Построить эпюру углов закручивания, приняв G = 8×104 МПа
Решение задач, Сопромат

Смотреть

Решение 3 задач. Подобрать размеры поперечных сечений, обеспечивающие прочность на каждом участке вала
Решение задач, Сопромат

Смотреть

Решение 3 задач. Определить вид деформации
Решение задач, Сопромат

Смотреть
