Решение 9 задач. Определить показание выпрямительного вольтметра с однополупериодной схемой выпрямления, подключенного к тому же источнику

7.1 Электромеханические измерительные приборы

1. Вольтметр электростатической системы, подключенный к источнику напряжения, имеющего форму прямоугольных однополярных импульсов со скважностью Q = 100 имеет показание    100 В. Определить амплитуду импульсов.

Определить показание выпрямительного вольтметра с однополупериодной схемой выпрямления, подключенного к тому же источнику. Градуировка вольтметров в действующих значениях напряжения синусоидальной формы.

7.2 Аналоговые электронные вольтметры

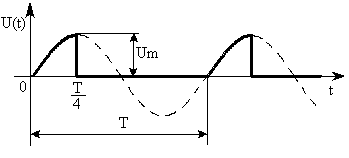

Сигнал u(t) для всех задач (рис. 7.2.1)

Рис. 7.2.1

Расчетные значения округлять в соответствии с правилами метрологии до двух знаков после запятой.

4) Найти пиковое значение сигнала u(t), если при измерении напряжения сигнала вольтметром вида В3 с детектором СВЗ и открытым входом показания вольтметра были Uv= 10 В.

Um=?

7.3 Цифровые вольтметры

5. Цифровой вольтметр частотного преобразования измеряет напряжение (1 - 10) В. Определить диапазон частот преобразования при погрешности дискретности не хуже 0,1 % и максимальном времени измерения 1 с, учитывая, что цифровое измерительное устройство работает в режиме измерения частоты за образцовый интервал времени.

7.4 Электронно-лучевые осциллографы (текстовая работа)

6. Изобразить осциллограмму, полученную на экране осциллографа, если время нарастания напряжения развертки в четыре раза больше времени его спада. Исследуемый сигнал представляет собой симметричное напряжение треугольной формы с частотой f = 1 кГц. Частота пилообразного напряжения непрерывной развертки fр = 0,4 кГц. При обратном ходе луча ЭЛТ запирается.

7.5 Измерение временных интервалов, частоты и фазового сдвига

15) Частота генератора счетных импульсов цифрового фазометра с время-импульсным преобразованием f0 = 10 МГц. Определить абсолютное значение погрешности дискретности при измерении фазового сдвига сигналов с частотой fвх = 10 кГц.

7.6 Измерение параметров электрических цепей

2. Определить емкость конденсатора и тангенс угла диэлектрических потерь на частоте 50 Гц при измерении ее мостовым методом, если известно, что балансировка моста производится образцовыми переменным резистором и переменной емкостью, соединенными параллельно, а при балансе моста были получены следующие результаты: емкость образцового конденсатора 4,24 нФ, сопротивление переменного резистора 250 кОм. Сопротивления резисторов в других плечах равны 150 кОм.

7.7 Измерение мощности

6. На термоэлектрический ваттметр подана последовательность радиоимпульсов со скважностью 100. Показание ваттметра 9,6 дБВт. Определить мгновенную мощность сигнала в импульсе. Ответ дать в абсолютных единицах мощности.

7.8 Измерение магнитных величин (текстовое

6) Определить значение магнитного потока постоянного магнитного поля, создаваемого электромагнитом, если при выносе из поля измерительной катушки веберметра с числом витком 100, стрелка прибора отклонилась на 25 делений. Постоянная веберметра Сф = 10-4 Вб/дел.

7.9 Измерение неэлектрических величин (текстовое)

Составить структурную схему аналогового или цифрового электрического прибора для измерения неэлектрической физической величины указанной в таблице 7.2, с использованием также указанного в таблице типа измерительного преобразователя.

Описать предположительную конструкцию датчика, его принцип действия и работу прибора в целом, в случае необходимости привести эпюры напряжений и математические соотношения, поясняющие описание. Перечислить причины возникновения погрешностей измерения, возможные меры по их уменьшению.

Измеряемая неэлектрическая физическая величина----Толщина алюминиевого листа

Тип используемого измерительного преобразователя------Ионизационный

Задача. Составить структурную схему аналогового или цифрового электрического прибора для измерения Толщины алюминиевого листа с использованием Ионизационного типа измерительного преобразователя.

Описать предположительную конструкцию датчика, его принцип действия и работу прибора в целом, в случае необходимости привести эпюры напряжений и математические соотношения, поясняющие описание. Перечислить причины возникновения погрешностей измерения, возможные меры по их уменьшению.
