Контрольная работа по Оптике на тему: «Расчёт и проектирование волоконно‑оптических систем передачи»

Тип Контрольная

Предмет Оптика

ID (номер) заказа
6324113

Просмотров

279

Размер файла

1.07 Мб

Ознакомительный фрагмент работы:

Задача 1

Используя данные реальных модулей SFP/XFP, приведённые в табл.1.1, оценить возможность их применения на волоконно-оптических линиях различной протяженности (табл.1.2), представляющих собой волокна стандарта G.652 A, B, C, D (SMF). Оценку применимости модулей на соответствующих волокнах подтвердить расчётами энергетических параметров дисперсионных искажений. Значения затухания и дисперсии выбрать по рис.1.1. Оценить возможную перегрузку приёмника. Составить схему организации связи с указанными модулями и волоконными световодами для соединения типа «Точка-точка».

Таблица 1.1 – Характеристики модулей SFP/XFP

Параметры модулей	Предпоследняя цифра номера студенческого билета
Параметры модулей	2
Тип модуля SFP/XFP	SFP 1000 Base LX
Тип коннектора	Дуплекс LC
Скорость передачи, Мбит/с	1000
Рабочая волна, нм	1310
Мощность передатчика, дБм	-3… -9
Чувствительность приемника, дБм	-20
Макс. вх. уровень на приеме, дБм	-3
Штраф за дисперсию, дБ	1
Энергетический потенциал	10,5

Таблица 1.2 – Типы и длины волоконных световодов

Последняя цифра номера студенческого билета	4
Тип световода G.652	А
Длина кабельной линии, км	18
Число строительных длин кабеля	6
Потери на стыке строительных длин, дБ	0,025

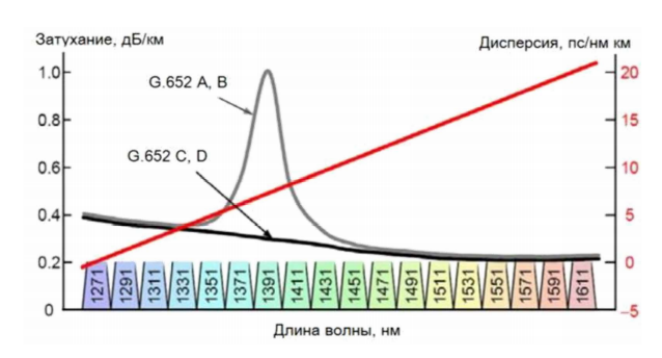

Рисунок 1 – Спектральные характеристики волокна G.652

Задача 2

Определить число оптических каналов на каждой из оптических секций мультиплексирования в цепочке, состоящей из 2-х терминальных DWDM мультиплексоров и Х (число по варианту табл.2.1) промежуточных оптических мультиплексоров типа ROADM. Внутри каждой пары оптических мультиплексоров организовано Y (число по варианту табл.2.2) оптических каналов. Назначить оптические несущие частоты (длины волн) по стандартным сеткам в соответствии с вариантом табл.2.2 (номером пароля или номером студенческого билета) при использовании диапазонов C, L, C+L.

Таблица 2.1 – Число мультиплексоров и типы интерфейсов

Предпоследняя цифра номера студенческого билета	2
Число мультиплексоров ROADM, Х	5

Таблица 2.2 – Число оптических каналов в секциях

Последняя цифра номера студенческого билета	4
Число каналов внутри каждой пары мультиплексоров, Y	2
Частотный (волновой) интервал между оптическими каналами, ГГц /нм	50/ 0,4

Задача 3

Определить возможность совместимости по скорости передачи и производительности технологий 1 и 2 уровней при размещении ячеек АТМ или кадров Ethernet в циклические структуры PDH, SDH, OTH.

В табл.3.1 по вариантам указано число информационных и служебных ячеек или кадров Ethernet определённой ёмкости, которые должны быть переданы из буферной памяти за 1 секунду циклическими структурами (Е1, Е3, Е4, VC-X, OTUk).

В табл.3.2 по вариантам указаны соответствующие технологии 1-го уровня и циклические структуры, в которые должны быть размещены все пакеты (ячейки), накапливаемые в буфере за 1 сек. Если указанные пакеты (ячейки) невозможно указанной циклической структурой передать за 1 секунду, то следует считать несовместимыми технологии 1 и 2 уровней. Предложить циклическую структуру подходящей ёмкости и технологии. Представить рисунок цикла и загружаемых кадров или ячеек.

Задача 4

Представить подробное описание оптического интерфейса в соответствии с заданием варианта по табл. 4.1. Указать технологию, число спектральных каналов, дистанцию применения, типы волоконных световодов и т.д.

Таблица 4.1 – Стандартные оптические интерфейсы

		Предпоследняя цифра студенческого билета
		2
Последняя цифра студенческого билета	4	P16S1-1D2

Задача 5

Для построенной в задаче 2 схемы организации связи оптических каналов рассчитать и построить для самого протяженного канала диаграмму уровней и оптическое отношение сигнал/шум (OSNR) на основе данных, приведённых в табл. 5.1 и 5.2.

Таблица 5.1 – Исходные данные для расчетов

Исходные параметры	Предпоследняя цифра номера студенческого билета
Исходные параметры	2
Рабочая волна, нм	1531,90
Величина затухания оптического кабеля с учетом сварных стыков, дБ/км	0,23
Величина хроматической дисперсии, пс/нм км	16,4
Коэффициент шума ROADM, дБ	6,2

Тип оптического интерфейса (условный номер)- DW100S-1D2(c)F

Таблица 5.2 – Расстояния между ROADM

Исходный параметр	Последняя цифра номера студенческого билета
Исходный параметр	4
Расстояния между оконечными и промежуточными ROADM, км	90

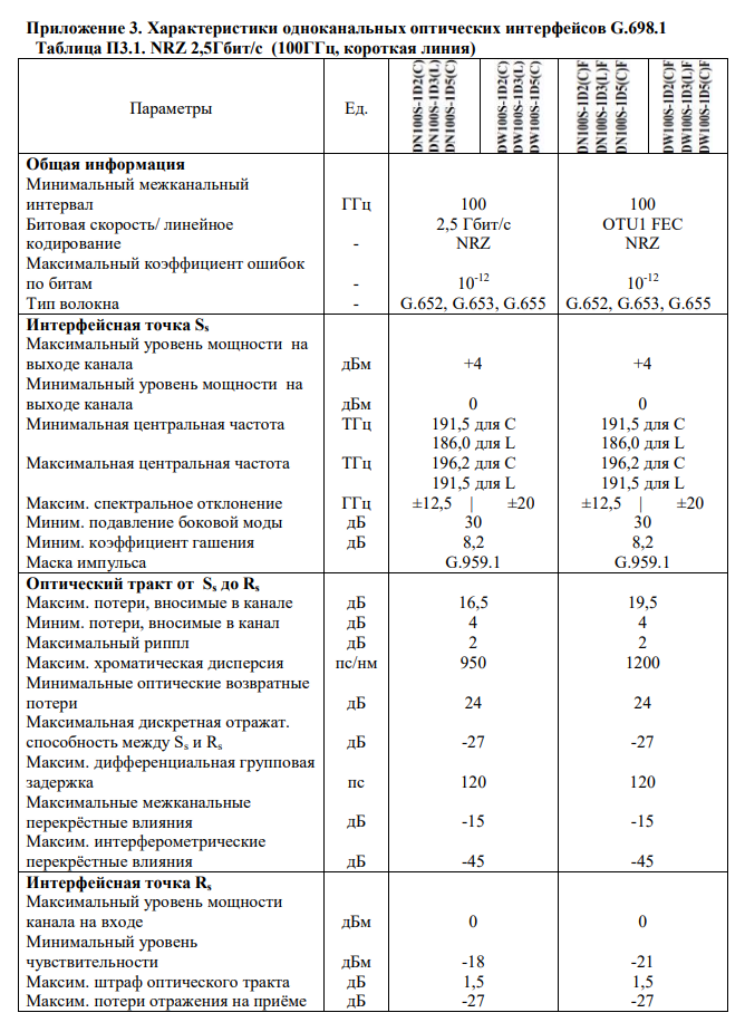

Таблица 5.3 – Характеристика одноканальных оптических интерфейсов G.698.1.
