Ознакомительный фрагмент работы:
Задание № 1
Выполнить расчет разбивочных элементов, в соответствии с номером варианта студента (n = 9), для выноса проекта здания в натуру аналитическим методом и выполнить оценку точности разбивки точек способами: полярных координат, прямой угловой засечки, прямоугольных координат и линейной засечкой. Сделать разбивочный чертеж в масштабе 1:2000.
Исходные пункты разбивочной основы с координатами представлены в табл. 1.1.
Таблица 1.1. Исходные пункты разбивочной основы
|
№ |
X (м) |
Y (м) |
|
236 |
1222,82 |
1573,04 |
|
237 |
1124,30 |
1617,76 |
|
238 |
1017,87 |
1675,40 |
|
276 |
1213,33 |
1765,91 |
Координаты точки А даны в таблице 1.2
Таблица 1.2. Прямоугольные координаты точки А
|
№ |
X (м) |
Y (м) |
|
А |
1067,12 |
1533,68 |
Задание № 2
Требуется определить элементы редуцирования пунктов строительной сетки.
Проектируем квадрат строительной сетки в масштабе 1:500 со сторонами 100 м × 100 м на листе формата А3 по координатам, представленным в таблице 2.1.
Таблица 2.1. Координаты пунктов
|
Координаты вынесенной в первом приближении строительной сетки |
|
Проектные координаты строительной сетки |
||||
|
№ пункта |
Координаты, м |
|
№ пункта |
Координаты, м |
||
|
X |
Y |
|
X |
Y |
||
|
1¢ |
403,45 |
504,45 |
|
1 |
400,45 |
500,45 |
|
2¢ |
397,55 |
595,55 |
|
2 |
400,45 |
600,45 |
|
3¢ |
296,55 |
604,55 |
|
3 |
300,45 |
600,45 |
|
4¢ |
295,55 |
494,55 |
|
4 |
300,45 |
500,45 |
Задание № 3
Требуется выполнить аналитический расчет данных геодезической подготовки разбивки полярным способом красных линий квартала от пунктов городской полигонометрии, используя координаты пунктов городской полигонометрии ПП46 и ПП47 (выписаны из каталога геодезического обоснования съемки города) и координаты углов квартала A, B, C и D в красных линиях (выписаны из проекта застройки) из таблицы 3.1. Составить разбивочный чертеж в масштабе 1:2000.
Таблица 3.1 Координаты пунктов
|
№ пункта |
Координаты, м |
|
|
X |
Y |
|
|
ПП46 |
3307,95 |
2500,47 |
|
ПП47 |
3099,13 |
2676,32 |
|
A |
3224,43 |
2450,46 |
|
B |
3434,92 |
2620,42 |
|
C |
3298,41 |
2768,23 |
|
D |
3098,06 |
2606,48 |

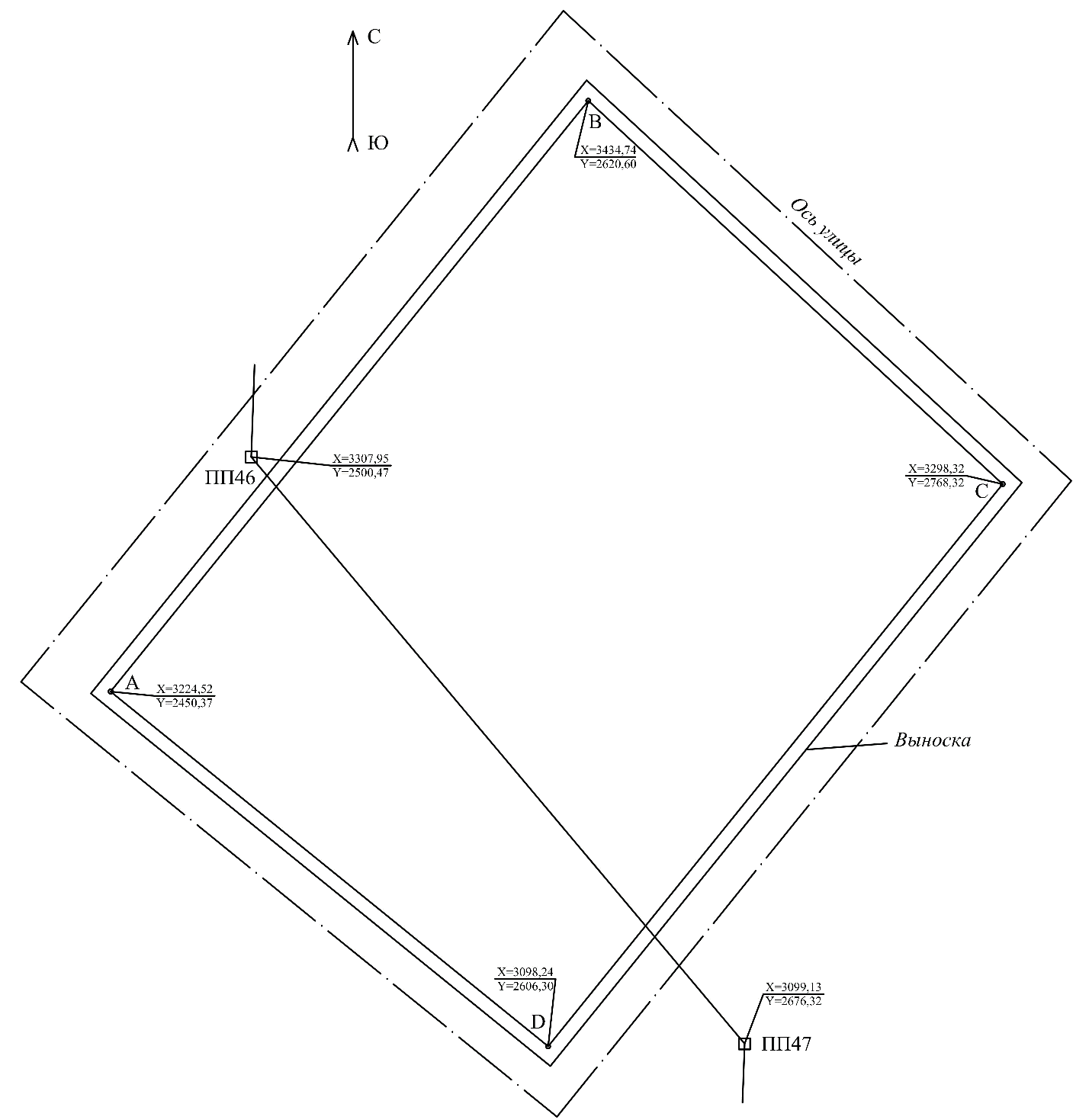

Также дана выкопировка плана застройки, которая нужна для формирования разбивочного чертежа (рис. 3.1).
