Контрольная работа по Строительству на тему: «Исследование свободных колебаний плоской рамы с двумя степенями свободы»

Тип Контрольная

Предмет Строительство

ID (номер) заказа
6462377

Просмотров

728

Размер файла

141.47 Кб

Ознакомительный фрагмент работы:

1. Исходные данные и расчётная схема

По индивидуальному варианту требуется для заданной плоской рамы определить частоты собственных колебаний, матрицу собственных форм, графически представить формы колебаний и по заданным начальным условиям получить зависимости координат y1(t) и y2(t) во времени. Колебания рассматриваются в линейной постановке, масса сосредоточена по двум обобщённым координатам, демпфирование не учитывается. Дальнейший расчёт ведётся в системе СИ (Н, м, кг, с).

Исходные данные (вариант 12):

- Жёсткость элемента EI = 1,85·10^4 кН·м² = 1,85·10^7 Н·м².

- Точечная масса M отсутствует (учитываются две раздельные массы по обобщённым координатам).

- Масса по координате y1: M1 = 320 кг.

- Масса по координате y2: M2 = 440 кг.

- Начальные смещения: y1(0) = 0 см = 0 м; y2(0) = −2 см = −0,02 м.

- Начальные скорости: ẏ1(0) = 3 см/с = 0,03 м/с; ẏ2(0) = 1 см/с = 0,01 м/с.

Расчётная схема соответствует рисунку варианта. Верхний ригель имеет две пролётные части A–B и B–C, стойка B–D имеет высоту h. Опора в точке D шарнирная (запрещены перемещения, поворот свободен), в точке C катковая (запрещено вертикальное перемещение, горизонтальное перемещение и поворот свободны). Узел A является свободным узлом, в котором задаются обобщённые координаты. В качестве степеней свободы приняты: y1 — вертикальное перемещение узла A вниз (положительное направление вниз) и y2 — горизонтальное перемещение узла A вправо (положительное направление вправо).

Геометрические параметры по рисунку исходных данных:

- Высота стойки: h = 3 м.

- Длины пролётов ригеля: L1 = 2 м и L2 = 2 м.

Соотношение жёсткостей элементов принято таким же, как в методическом примере для данной схемы: для ригеля A–B–C жёсткость по изгибу принимается 2EI, для стойки B–D — EI. Следовательно, при вычислении интегралов Мора для участков ригеля в знаменателе используется 2EI, а для стойки — EI.

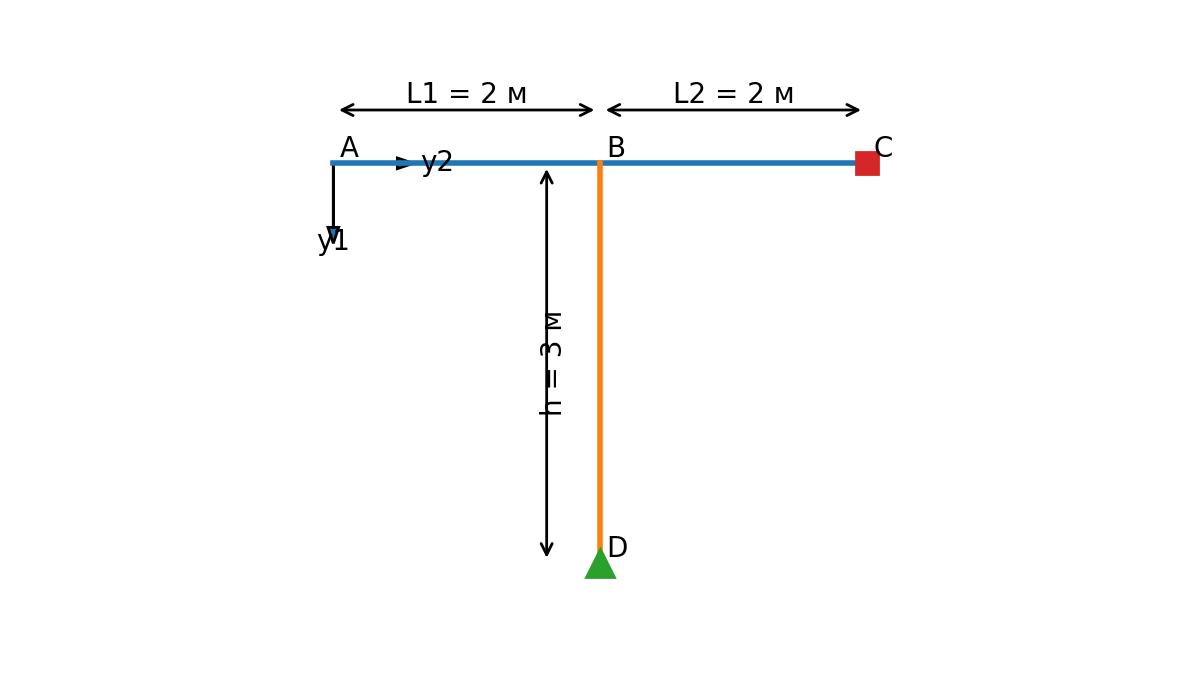

Рисунок 1 — Расчётная схема рамы (вариант 12): h = 3 м, L1 = L2 = 2 м.

2. Составление уравнений движения и определение матрицы податливостей
2.1. Вычисление δ11
2.2. Вычисление δ22
2.3. Вычисление δ12 = δ21
2.4. Итоговая матрица податливостей B
3. Определение собственных частот и собственных форм
3.1. Собственные векторы (формы) колебаний
4. Определение законов изменения координат y1(t) и y2(t)
5. Сводная таблица результатов
