Контрольная работа по Сопротивлению материалов на тему: «Расчёты элементов конструкций на прочность и жёсткость по курсу сопротивления материалов»

Тип Контрольная

Предмет Сопротивление материалов

ID (номер) заказа
6475330

Просмотров

333

Размер файла

382.01 Кб

Ознакомительный фрагмент работы:

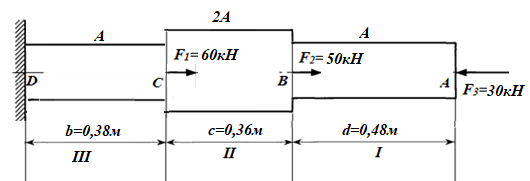

РАСЧЕТ БРУСА НА ОСЕВОЕ РАСТЯЖЕНИЕ (СЖАТИЕ)

Для стального стержня с размерами b, c, d и осевых нагрузках F₁, F₂ и F₃требуется:
Определить продольные силы и построить эпюру продольных сил.
Из условия прочности по нормальным напряжениям спроектировать стержень круглого поперечного сечения.
Вычислить величину нормальных напряжений на каждом участке и построить их эпюру по длине стержня.
Определить продольную деформацию каждого участка и построить эпюру продольных перемещений по длине стержня.
Принять [σ]=160МПа, Е=2∙10⁵МПа, А₂/А₁=2.

Дано: b=380мм, c=360 мм, d=480мм, F₁=60кН, F₂=50 кН, F₃=30 кН

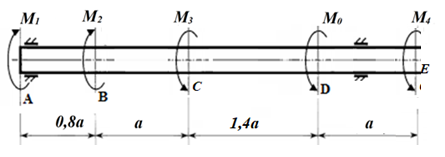

РАСЧЕТ НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ КРУГЛОГО ВАЛА

Для стального вала круглого поперечного сечения, нагруженного скручивающими моментами М₀, М₁, М₂, М₃, М₄ , требуется:

1. Определить величину и направление крутящего момента М₀_.

2. Построить эпюру крутящих моментов.

3. Подобрать размеры поперечного сечения вала постоянного сечения из условия прочности и условий прочности и жесткости.

4. Построить эпюру углов закручивания (в град).

5. Принять: модуль упругости при сдвиге G = 8ž10⁴МПа; допускаемое касательное напряжение [τ] = 60МПа; допускаемый относительный угол закручивания [Ɵ] = 0,3град/м; минимальное конструктивное значение диаметра вала принять равным 15мм; а = 0,5м.

Дано: M₁=8 кН·м, M₂=7кН·м, M₃=6 кН·м, M₄=5 кН·м

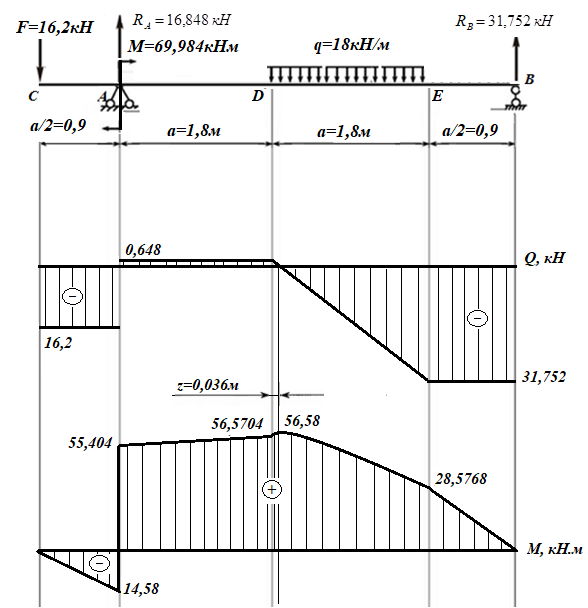

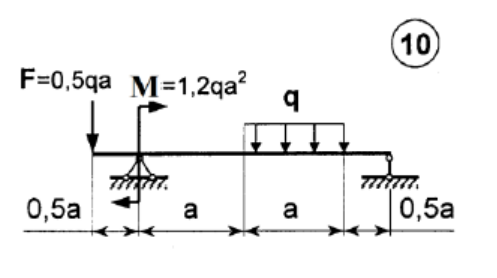

РАСЧЕТ БАЛОК НА ИЗГИБ

Для заданной расчетной схемы балки подобрать сечения и провести полную проверку прочности, для чего требуется:

1. Вычертить в масштабе схему нагружения с указанием числовых значений приложенных нагрузок.

2. Построить эпюры поперечных сил Q_y и изгибающих моментов M_x. Проверить правильность их построения.

3. По построенным эпюрам Q_у и М_х определить наиболее опасное сечение балки. Из условия прочности по нормальным напряжениям ([σ]=160МПа) подобрать поперечные сечения стальной балки в виде:

а) прямоугольника (высота h и ширина b с соотношением h/b=2);

б) двух швеллеров (№ швеллера) для четных вариантов.

4. По максимальному удельному моменту сопротивления W₀ = √F³ сравнить экономичность всех сечений.

5. Проверить прочность подобранных балок по касательным напряжениям. Принять [τ] = [σ]/2=80МПа.

Дано: q=18кН/м, а=1,8м, M=1,2qa²=1,2·18·1,8²=69,984кН·м,

F=0,5qa=0,5·18·1,8=16,2кН.
