Лабораторная работа 5 (н)
Тип
Другое
Предмет
Взаимозаменяемость, стандартизация и технические измерения
ID (номер) заказа
6497189
Просмотров
456
Размер файла
118.36 Кб
Поделиться
Ознакомительный фрагмент работы:
Цель работы: Практическое ознакомление с методикой сертификации продукции согласно ФЗ «О техническом регулировании»; нормированием точности изготовления продукции на примере широко распространенных в технике цилиндрических зубчатых колес и методикой оценки их соответствия требованиям ГОСТ 1643-81.
Практическая часть
Измерение основных параметров зубчатого колеса, предъявленного для оценки на соответствие ГОСТ 1643-81
Оборудование, технические средства измерения, расходные материалы:
Зубчатое колесо, предъявляемое для оценки на соответствие
ГОСТ 1643-81 №11, 8 степень точности;
Штангенциркуль ШЦ-II-250-0,1 ГОСТ 166-89;3. Микрометр МЗ 50-1 ГОСТ 6507-90 или нормалемер.
Задание:
Вычертить таблицу параметров исследуемого зубчатого колеса.
Измерить параметры контрольного комплекса: W и Fvwr; результаты измерений занести в таблицу.
Построить схему расположения поля допуска на W и нанести на нее точки результатов измерений.
Построить график колебаний длины общей нормали ΔW = Wi – W1 и определить с его помощью величину наибольшего колебания длины общей нормали Fvwr.
Сравнить полученное значение величины наибольшего колебания длины общей нормали Fvwr.с табличным значением допуска не колебание длины общей нормали по заданной степени точности зубчатого колеса и сделать вывод о их соответствии.
Таблица 1- Параметры исследуемого зубчатого колеса [1]
|
Модуль |
m |
3 |
|
Число зубьев |
z |
28 |
|
Нормальный исходный контур |
- |
ГОСТ 13755-81 |
|
Коэффициент смещения |
x |
0 |
|
Степень точности и вид сопряжения |
- |
8-Bx ГОСТ 1643-81 |
|
Длина общей нормали |
W |
32,174-0,11-0,36 |
Длина общей нормали W=32,174-0,11-0,36 мм.
Из этого следует:
Теоретическое значение длины общей нормали Wтеоретич.=32,174 мм.
Верхнее предельное отклонение Ews= -0,11 мм. Нижнее предельное отклонение Ewi= -0,36 мм.
Предельные размеры общей нормали:
Наибольший предельный размер
Wmax = Wтеоретич. + Ews = 32,174 + (-0,11) =32,064 мм
Наименьший предельный размер
Wmin = Wтеоретич. + Ewi = 32,174 + (-0,36) =31,814 мм
Число зубьев колеса размещающихся в длине общей нормали [1] Zn = 0,111∙Z + 0,5, где Z= 28 – число зубьев колеса.
Zn = 0,111∙28 + 0,5 = 3,608, округляем Zn = 4.
Таблица 2 - Длины общей нормали, измеренные последовательно по всему зубчатому колесу
|
Номер Wi |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
Значение Wi , мм |
3 1 , 9 5
|
3 1 , 9 5
|
3 1 , 9 4
|
3 1 , 9 3
|
3 1 , 9 4
|
3 1 , 9 3
|
3 1 , 9 5
|
3 1 , 9 5
|
3 1 , 9 6
|
3 1 , 9 6
|
3 1 , 9 5
|
3 1 , 9 4
|
3 1 , 9 5
|
3 1 , 9 5
|
Продолжение таблицы 2
|
Номер Wi |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
|
Значение |
3 1 ,
|
3 1
|
3 1
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
3 1 ,
|
|
Wi , мм |
9 6
|
, 9 6
|
, 9 5
|
9 5
|
9 4
|
9 4
|
9 3
|
9 3
|
9 3
|
9 4
|
9 4
|
9 4
|
9 5
|
9 5
|

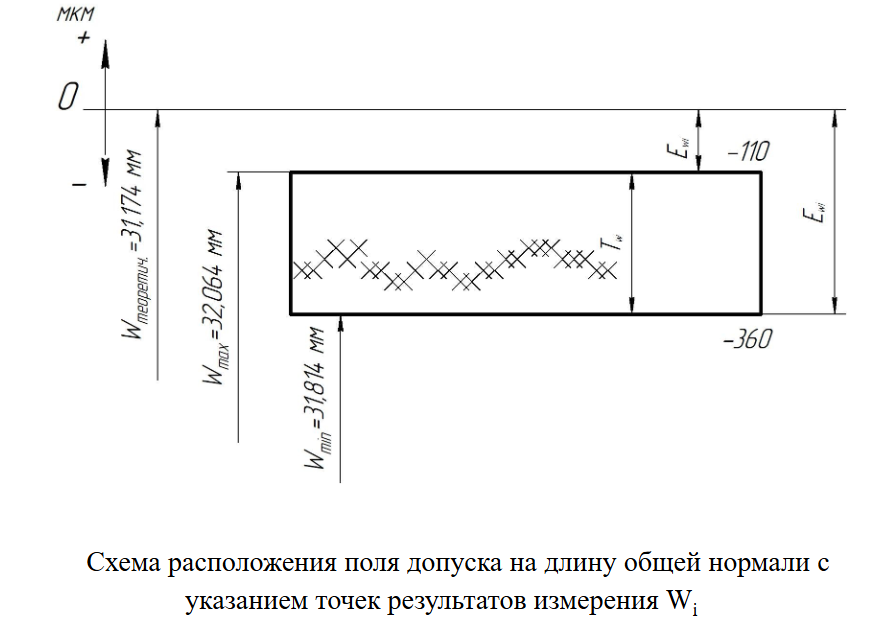

Схема расположения поля допуска на длину общей нормали с указанием точек результатов измерения Wi
Критерий оценки соответствия Wmin≤Wi≤Wmax
Вывод – для всех значений Wi условие соблюдается.

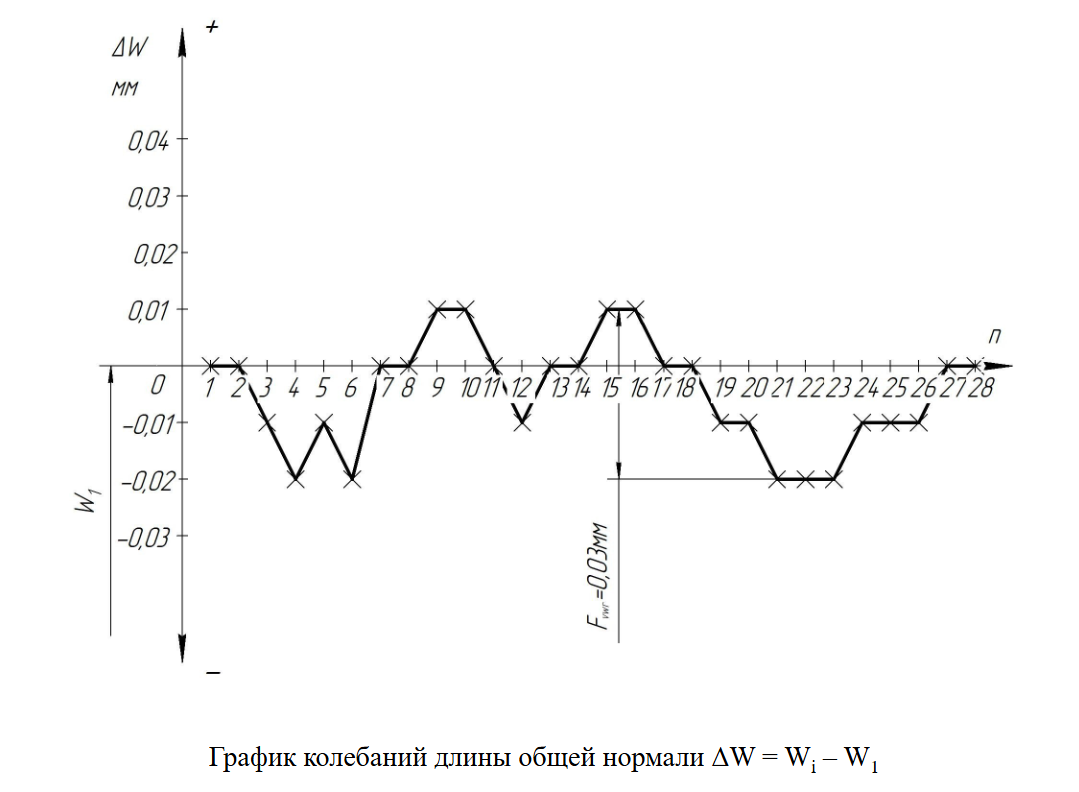

График колебаний длины общей нормали ΔW = Wi – W1
С помощью графика колебаний длины общей нормали определим величину наибольшего колебания длины общей нормали/
Установлено, что Fvwr= 0,03 мм. Допуск на колебание длины общей нормали для цилиндрического зубчатого колеса 8 степени точности Fvw = 0,028 мм (таблица 1 [1]).
Критерий оценки соответствия Fvwr ≤ Fvw Установлено Fvwr = 0,03 мм > Fvw = 0,028 мм.
Вывод
Т.к. Fvwr = 0,03 мм > Fvw = 0,028 мм зубчатое колесо не соответствует заданной степени точности по измеренным параметрам.
