Контрольная работа по Электронике на тему: «Расчёт и анализ электронных схем»

Тип Контрольная

Предмет Электроника

ID (номер) заказа
6308562

Просмотров

762

Размер файла

227.83 Кб

Ознакомительный фрагмент работы:

Задача №1. Диодные ограничители

На вход заданной по номеру варианта схемы (рис. 8) подается напряжение синусоидальной формы амплитудой U_ВХ. Изобразить форму выходного напряжения U_ВЫХ(t). Вид схемы, амплитуда входного напряжения, типы диодов и стабилитронов выбираются из рис.8 в соответствии со своим вариантом. Для всех схем (рис.8) действительно соотношение Rн >> Rогр.

Задача №2 Определение режима работы транзистора

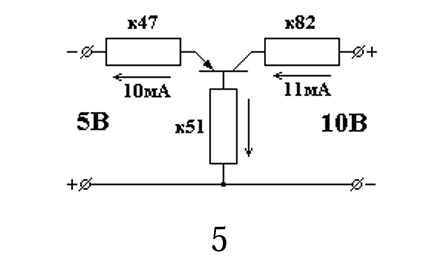

Определить режим работы транзистора. Величину входного и выходного напряжения, тип транзистора, номиналы резисторов, направления токов и величину двух из них следует брать из рис.9, в соответствии со своим вариантом.

Задача №3 Реализация функции на ОУ

На одном операционном усилителе (ОУ) реализовать функцию:

U_вых= а_I1·U_I1+a_I2·U_I2+a_N1·U_N1+a_N2·U_N2.

Значения коэффициентов выбрать из таблицы №2 в соответствии со своим вариантом, принять R_min= 10 кОм.

Требуется выбрать схему включения ОУ и рассчитать номиналы резисторов обрамления.

Таблица № 2

№вар	5
a_I1	- 1,5
a_I2	- 2,5
a_N1	4
a_N2	9

Задача № 4 Исследование инвертирующего интегратора

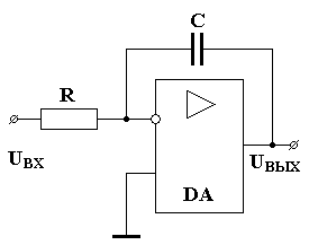

На вход инвертирующего интегратора, изображённого на рис. 12, поступает последовательность из четырёх прямоугольных импульсов различной полярности, амплитуды и длительности с паузами 1 мкс.

Требуется рассчитать форму выходного сигнала, изобразить форму входного и выходного сигналов, сформулировать требования к ОУ и выбрать марку ОУ из ИМС серии 140. Варианты исходных данных выбираются из таблицы №3.

№ вар	R, кОм	C, нФ	U₁, В	U₂, В	U₃, В	U₄, В	t₁, мкс	t₂, мкс	t₃, мкс	t₄, мкс
5	10	1,5	-7	-8	2	-5	3	5	2	1

Задача № 5 Расчет насыщенного транзисторного инвертора

Проверить выполнение условий работоспособности, рассчитать амплитуду выходного импульса и временные интервалы насыщенного транзисторного инвертора – НТИ (Рис.13). Исходные данные выбираются из таблицы № 4.

№ вар	Eₖ, В	Eсм, В	U¹вх, В	U⁰вх, В	Rₖ	Rб	Rсм	Rн	β	fα, МГц
5	20	3	2,7	0,7	к43	к39	к82	1к	60	7

Задача № 6 Расчет формирователя коротких импульсов

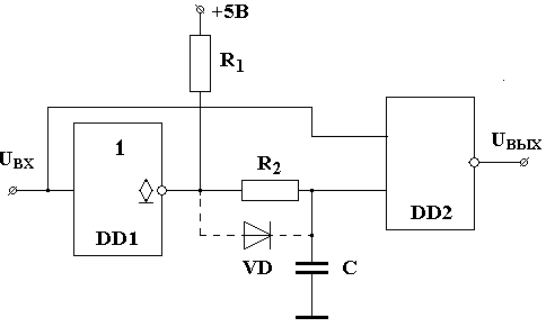

Для формирователя коротких импульсов (ФКИ), обобщённая схема которого приведена на рис. 14, выбрать номенклатуру ИМС –DD1 (155ЛН2, ЛН5), DD2 (155ЛИ1, ЛА3, ЛЛ1, ЛЕ1) и номиналы R1, R2 и C.
Номенклатура ИМС определяется по временным диаграммам, а номиналы элементов - исходя из длительности выходного импульса и предельных параметров инверторов.

Форма выходного сигнала и длительность выходного импульса даны в таблице № 5 .

Форма входного сигнала – меандр с частотой 10 кГц.

Приоритеты схем – ЛН2 без диода, ЛН5 без диода, ЛН2 с диодом, ЛН5 с диодом. Параметры диода принять идеальными (Е_пр = 0, r_пр = 0, r_обр = ∞).

№ вр.д. 2
tи, вых, мкс 22
